Взрывозащищенные кабельные вводы серии HL**

Кабельные вводы взрывозащищенные серии HL** предназначены для уплотнения и фиксации гибких и бронированных кабелей круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование в помещениях и наружных установках (группа II) соответственно для взрывоопасных зон 0 – 1 – 2.

Категория:
Описание

Взрывозащищенные кабельные вводы серии HL**

Кабельные вводы взрывозащищенные серии HL** предназначены для уплотнения и фиксации гибких и бронированных кабелей круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование в помещениях и наружных установках (группа II) соответственно для взрывоопасных зон 0 – 1 – 2.

Основные особенности:
– разнообразие выпускаемых вводов позволяет присоединять различные типы кабелей и металлорукавов;
– высокая механическая прочность к ударам и вибрации;
– высокая степень IP;
– конструкция уплотнительных колец обеспечивает защиту от растягивающих нагрузок и выполняет функцию заглушки;
– различные типы резьб;
– удобство монтажа.

В зависимости от назначения кабельные вводы выпускаются с одним или двумя уплотнительными кольцами, обеспечивая взрывобезопасное уплотнение на внутренней оболочке кабеля и защиту от воздействия окружающей среды на внешней оболочке.

Материал исполнения: латунь (с возможностью никелирования корпуса) или нержавеющая сталь.

Стандартный тип резьбы: коническая B1.20.1 NPT или метрическая ISO 965.

Вид взрывозащиты: Ex d IIC Gb X
Ex e IIC Gb X
Ex ia IIC Gb X
ExnR II Gc X
Степень защиты: IP66/67
Соответствие стандартам Таможенного союза: ГОСТ Р МЭК 60079-0-2011
ГОСТ Р МЭК 60079-1-2011
ГОСТ Р МЭК 60079-7-2012
ГОСТ Р МЭК 60079-11-2010
ГОСТ Р МЭК 60079-31-2010
Сертификат соответствия: №TC RU C-RU.ГБ08.В.01960
Диапазон рабочих температур: –60 °С … 100 °С
Зоны применения: Зона 0, Зона 1, Зона 2

Кабельный ввод серии HLA для бронированных кабелей с двойной герметичностью

Кабельный ввод серии HLA для бронированных кабелей с двойной герметичностью
Тип Типоразмер Входная резьба Материал Внутреннее уплотнительное кольцо Внешнее уплотнительное кольцо Габаритные размеры
N=NPT ANSI B1.20.1 M = метрическая
ISO 965
Ød D Ød D1 min max min max А В С E F
HLA 1 3/8″ 16 M16x1,5 15 * 3,5 10 8 15 10,5 14,5 47 24 26
HLA 1 1/2″ 16 M20x1,5 15 * 6,5 14 10 18 14 20,5 52 27 30
HLA 2 3/4″ 19 M25x1,5 15 * 10 18 18 26 20 27,5 60 36 40
HLA 3 1″ 20 M32x1,5 15 * 17 26 27 33 27,5 33 63 44 48
HLA 4 1 1/4″ 22 M40x1,5 15 * 23 32 28 39 32,5 42 65 52 58
HLA 5 1 1/2″ 22 M50x1,5 16 * 26,5 40 40 49 41 53 73 65 71
HLA 6 2″ 22 М63х1,5 18 * 28 45 57 63 57 65 85 80 90
HLA 7 2 1/2″ 29 М75х1,5 18 * 35 54 68 76 68 78 85 98 108
HLA 8 3″ 29 М90х1,5 18 * 48 68 79 86 80 90 86 104 115

*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь

Кабельный ввод серии HLNA для небронированного кабеля

Кабельный ввод серии HLNA для небронированного кабеля
Тип Типоразмер Входная резьба Материал Внутреннее уплотнительное кольцо Габаритные размеры
N=NPT ANSI B1.20.1 M = метрическая ISO 965
Ød D Ød D1 min max А В С E F
HLNA 1 3/8″ 16 M16x1,5 15 * 4 10 10,6 10,6 24 21 22,5
HLNA 1 1/2″ 16 M20x1,5 15 * 6,5 14 14,5 14,5 25,5 24 26,5
HLNA 2 3/4″ 19 M25x1,5 15 * 10 18 20,5 20,5 30,5 30 33
HLNA 3 1″ 20 M32x1,5 15 * 17 26 26 26 33 40 45
HLNA 4 1 1/4″ 22 M40x1,5 15 * 23 32 34 34 34,5 46 51
HLNA 5 1 1/2″ 22 M50x1,5 16 * 26,5 40 41 41 36,5 64 70
HLNA 6 2″ 22 М63х1,5 18 * 37 45 57 57 32,5 74,5 83
HLNA 7 2 1/2″ 29 М75х1,5 18 * 43 54 60 68 45 90 100
HLNA 8 3″ 29 М90х1,5 18 * 53 68 80 80,4 48,5 102 114

*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь

Кабельный ввод серии HLTF для небронированного кабеля с присоединением на трубу (внутренняя резьба)

Кабельный ввод серии HLTF для небронированного кабеля с присоединением на трубу (внутренняя резьба)
Тип Типоразмер Входная резьба Материал Внутреннее уплотнительное кольцо Габаритные размеры Присоединительная рзьба (øB)
N=NPT ANSI B1.20.1 M = метрическая ISO 965
Ød D Ød D1 min max А С E F
HLTF 1 1/2″ 16 M20x1,5 15 * 6,5 14 14,5 41,5 24 26,5 1/2″
HLTF 2 3/4″ 19 M25x1,5 15 * 10 18 20,5 45,5 30 33 3/4″
HLTF 3 1″ 20 M32x1,5 15 * 17 26 26 49,5 40,5 45 1″
HLTF 4 1 1/4″ 22 M40x1,5 15 * 23 32 34 55 46 51 1 1/4″
HLTF 5 1 1/2″ 22 M50x1,5 16 * 26,5 40 41 57 63,5 70 1 1/2″

*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь

Кабельный ввод серии HLTM для небронированного кабеля с присоединением на трубу (наружная резьба)

Кабельный ввод серии HLTM для небронированного кабеля с присоединением на трубу (наружная резьба)
Тип Типоразмер Входная резьба Материал Внутреннее уплотнительное кольцо Габаритные размеры Присоединительная резьба (øB)
N=NPT ANSI B1.20.1 M = метрическая ISO261/965
Ød D Ød D1 min max А С E F
HLTM 1 1/2″ 16 M20x1,5 15 * 6,5 14 14,5 41,5 24 26,5 1/2″
HLTM 2 3/4″ 19 M25x1,5 15 * 10 18 20,5 45,5 30 33 3/4″
HLTM 3 1″ 20 M32x1,5 15 * 17 26 26 49,5 40,5 45 1″
HLTM 4 1 1/4″ 22 M40x1,5 15 * 23 32 34 55 46 51 1 1/4″
HLTM 5 1 1/2″ 22 M50x1,5 16 * 26,5 40 41 57 63,5 70 1 1/2″

*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь

Кабельный ввод серии HLTA для бронир. кабелей с трубным присоединением с разными присоединит. размерами

Кабельный ввод серии HLTA для бронир. кабелей с трубным присоединением с разными присоединит. размерами
Тип Типоразмер входной резьбы Входная резьба Типоразмер присоединительной резьбы Присоединительная резьба Материал Внутреннее уплотнительное кольцо Внешнее уплотнительное кольцо
N=NPT ANSI B1.20.1 M = метрическая ISO 965 N=NPT ANSI B1.20.1 M = метрическая ISO 965
Ød Ød ØА ØА min max min max
HLTA01F1 1 3/8″ M16x1,5 1 1/2″ M20x1,5 * 3,5 10 8 15
HLTA1F2 1 1/2″ M20x1,5 2 3/4″ M25x1,5 * 6,5 14 10 19
HLTA2F3 2 3/4″ M25x1,5 3 1″ M32x1,5 * 10 18 18 26
HLTA3F4 3 1″ M32x1,5 4 1 1/4″ M40x1,5 * 17 26 27 33
HLTA4F5 4 1 1/4″ M40x1,5 5 1 1/2″ M50x1,5 * 23 32 28 39
HLTA5F6 5 1 1/2″ M50x1,5 6 2″ М63х1,5 * 26,5 40 40 49
HLTA6F7 6 2″ М63х1,5 7 2 1/2″ М75х1,5 * 28 45 50 64
HLTA7F8 7 2 1/2″ М75х1,5 8 3″ М90х1,5 * 35 54 58 81
HLTA01M1 1 3/8″ M16x1,5 1 1/2″ M20x1,5 * 3,5 10 8 15
HLTA1M2 1 1/2″ M20x1,5 2 3/4″ M25x1,5 * 6,5 14,5 10 19
HLTA2M3 2 3/4″ M25x1,5 3 1″ M32x1,5 * 10 18 18 26
HLTA3M4 3 1″ M32x1,5 4 1 1/4″ M40x1,5 * 17 26 27 33
HLTA4M5 4 1 1/4″ M40x1,5 5 1 1/2″ M50x1,5 * 23 32 28 39
HLTA5M6 5 1 1/2″ M50x1,5 6 2″ М63х1,5 * 26,5 40 40 49
HLTA6M7 6 2″ М63х1,5 7 2 1/2″ М75х1,5 * 28 45 50 64
HLTA7M8 7 2 1/2″ М75х1,5 8 3″ М90х1,5 * 35 54 58 81

*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь

Кабельный ввод серии HLTAF для бронированного кабеля с присоединением на трубу (внутренняя резьба)

Кабельный ввод серии HLTAF для бронированного кабеля с присоединением на трубу (внутренняя резьба)
Тип Типоразмер Входная резьба Материал Внутреннее уплотнительное кольцо Внешнее уплотнительное кольцо
N=NPT ANSI B1.20.1 M = метрическая ISO 965
Ød D Ød D1 min max min max
HLTAF 1 3/8″ 16 M16x1,5 15 * 3,5 10 8 15
HLTAF 1 1/2″ 16 M20x1,5 15 * 6,5 14 10 19
HLTAF 2 3/4″ 19 M25x1,5 15 * 10 18 18 26
HLTAF 3 1″ 20 M32x1,5 15 * 17 26 27 33
HLTAF 4 1 1/4″ 22 M40x1,5 15 * 23 32 28 39
HLTAF 5 1 1/2″ 22 M50x1,5 16 * 26,5 40 40 49
HLTAF 6 2″ 22 М63х1,5 18 * 28 45 50 64
HLTAF 7 2 1/2″ 29 М75х1,5 18 * 35 54 58 81
HLTAF 8 3″ 29 М90х1,5 18 * 48 68 72 86

*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь

Кабельный ввод серии HLTAM для бронированного кабеля с присоединением на трубу (наружная резьба)

Кабельный ввод серии HLTAM для бронированного кабеля с присоединением на трубу (наружная резьба)
Тип Типоразмер Входная резьба Материал Внутреннее уплотнительное кольцо Внешнее уплотнительное кольцо
N=NPT ANSI B1.20.1 M = метрическая ISO 965
Ød D Ød D1 min max min max
HLTAM 1 3/8″ 16 M16x1,5 15 * 3,5 10 8 15
HLTAM 1 1/2″ 16 M20x1,5 15 * 6,5 14 10 19
HLTAM 2 3/4″ 19 M25x1,5 15 * 10 18 18 26
HLTAM 3 1″ 20 M32x1,5 15 * 17 26 27 33
HLTAM 4 1 1/4″ 22 M40x1,5 15 * 23 32 28 39
HLTAM 5 1 1/2″ 22 M50x1,5 16 * 26,5 40 40 49
HLTAM 6 2″ 22 М63х1,5 18 * 28 45 50 64
HLTAM 7 2 1/2″ 29 М75х1,5 18 * 35 54 58 81
HLTAM 8 3″ 29 М90х1,5 18 * 48 68 72 86

*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь

Кабельный ввод серии HLTFR для небронир. кабеля с независимо вращающимся трубным присоед-ем (внутренняя резьба)

Кабельный ввод серии HLTFR для небронированного кабеля с независимо вращающимся трубным присоединением (внутренняя резьба)
Тип Типоразмер Входная резьба Материал Внутреннее уплотнительное кольцо Габаритные размеры Присоединительная резьба (øB)
N=NPT ANSI B1.20.1 M = метрическая ISO261/965
ød D ød D1 min max А С E F
HLTFR 1 1/2″ 16 M20x1,5 15 * 6,5 14 14,5 41,5 24 26,5 1/2″
HLTFR 2 3/4″ 19 M25x1,5 15 * 10 18 20,5 45,5 30 33 3/4″
HLTFR 3 1″ 20 M32x1,5 15 * 17 26 26 49,5 40,5 45 1″
HLTFR 4 1 1/4″ 22 M40x1,5 15 * 23 32 34 55 46 51 1 1/4″
HLTFR 5 1 1/2″ 22 M50x1,5 16 * 26,5 40 41 57 63,5 70 1 1/2″

*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь

Кабельный ввод серии HLTMR для небронир. кабеля с независимо вращающимся трубным присоед-ем (наружная резьба)

Кабельный ввод серии HLTMR для небронированного кабеля с независимо вращающимся трубным присоединением (наружная резьба)
Тип Типоразмер Входная резьба Материал Внутреннее уплотнительное кольцо Габаритные размеры Присоединительная резьба (øB)
N=NPT ANSI B1.20.1 M = метрическая ISO261/965
ød D ød D1 min max А С E F
HLTMR 1 1/2″ 16 M20x1,5 15 * 6,5 14 14,5 41,5 24 26,5 1/2″
HLTMR 2 3/4″ 19 M25x1,5 15 * 10 18 20,5 45,5 30 33 3/4″
HLTMR 3 1″ 20 M32x1,5 15 * 17 26 26 49,5 40,5 45 1″
HLTMR 4 1 1/4″ 22 M40x1,5 15 * 23 32 34 55 46 51 1 1/4″
HLTMR 5 1 1/2″ 22 M50x1,5 16 * 26,5 40 41 57 63,5 70 1 1/2″

*материал изготовления:
— «_» – никелированная латунь,
— «SS» – нержавеющая сталь

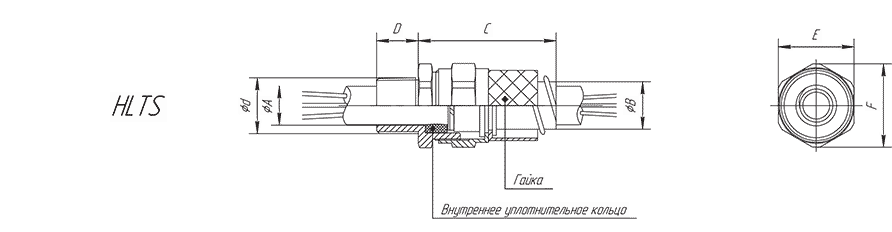

Кабельный ввод серии HLTS для присоединения металлорукава

Кабельный ввод серии HLTS для присоединения металлорукава
Тип Типоразмер Входная резьба Материал Внутреннее уплотнительное кольцо Габаритные размеры
N=NPT ANSI B1.20.1 M = метрическая ISO 965
ød D ød D1 min max А В** С E F
HLTS1R 1 1/2″ 18 M20x1,5 16 * 6,5 14 8,5 12 38 26 29
HLTS1 1 1/2″ 18 M20x1,6 16 * 6,5 14 11,5 15 38 26 29
HLTS1L 1 1/2″ 18 M20x1,7 16 * 6,5 14 11,5 20 38 26 29
HLTS2 2 3/4″ 18 M25x1,5 16 * 10 18 16,5 20 40 34 38
HLTS2L 2 3/4″ 18 M25x1,6 16 * 10 18 16,5 25 40 34 38
HLTS3 3 1″ 22 M32x1,5 16 * 17 26 21,5 25 44 40 45
HLTS3L 3 1″ 22 M32x1,6 16 * 17 26 21,5 32 44 40 45
HLTS4 4 1 1/4″ 22 M40x1,5 16 * 23 32 28,5 32 42 50 56
HLTS4L 4 2 1/4″ 22 M40x1,6 16 * 23 32 28,5 38 42 50 56

* материал изготовления:
— «_» – никелированная латунь;
— «SS» – нержавеющая сталь;
Ex d IIC Gb X ; Ex e II Gb X; Exia IIC Gа X; ExnR II Gc X
** условный диаметр металлорукава.

Форма заказа кабельных вводов HL

HL X Х Х Х Х
Наименование кабельного ввода
Вариант исполнения:
— А = под бронированный кабель;
— NA = под небронированный кабель;
— ТМ = под небронированный кабель, под трубу наружная резьба;
— TF = под небронированный кабель, под трубу внутренняя резьба;
— TAF = под бронированный кабель, под трубу внутренняя резьба;
— TAM = под бронированный кабель, под трубу наружная резьба;
— TFR = под небронированный кабель с независимо вращающимся трубным присоединением внутренняя резьба;
— TMR = под небронированный кабель с независимо вращающимся трубным присоединением наружная резьба.
Типоразмер резьбы (01, 1, 2, 3, 4, 5, 6, 7, 8)
Тип входной резьбы:
— N = NPT ANSI B1.20.1;
— M = метрическая ISO 965 шаг 1,5;
— С = трубная цилиндрическая ISO228-1.
Для HLTM и HLTF присоединительная резьба:
— N = NPT ANSI B1.20.1;
— M = метрическая ISO 965;
— __ = трубная цилиндрическая ISO228-1.
Материал изготовления:
— __ = никелированная латунь;
— SS = нержавеющая сталь.
Форма заказа

Форма заказа кабельных вводов HL

HL X Х Х Х Х
Наименование кабельного ввода
Вариант исполнения:
— А = под бронированный кабель;
— NA = под небронированный кабель;
— ТМ = под небронированный кабель, под трубу наружная резьба;
— TF = под небронированный кабель, под трубу внутренняя резьба;
— TAF = под бронированный кабель, под трубу внутренняя резьба;
— TAM = под бронированный кабель, под трубу наружная резьба;
— TFR = под небронированный кабель с независимо вращающимся трубным присоединением внутренняя резьба;
— TMR = под небронированный кабель с независимо вращающимся трубным присоединением наружная резьба.
Типоразмер резьбы (01, 1, 2, 3, 4, 5, 6, 7, 8)
Тип входной резьбы:
— N = NPT ANSI B1.20.1;
— M = метрическая ISO 965 шаг 1,5;
— С = трубная цилиндрическая ISO228-1.
Для HLTM и HLTF присоединительная резьба:
— N = NPT ANSI B1.20.1;
— M = метрическая ISO 965;
— __ = трубная цилиндрическая ISO228-1.
Материал изготовления:
— __ = никелированная латунь;
— SS = нержавеющая сталь.
