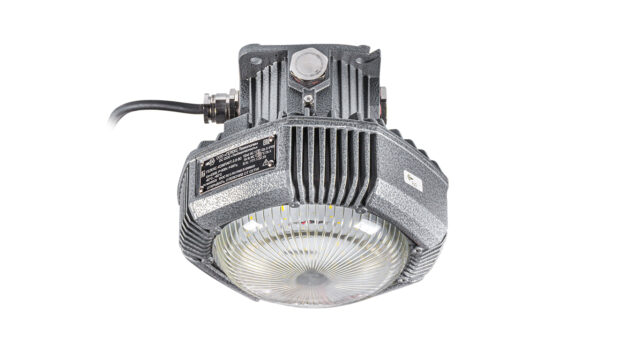

Светодиодные светильники серии ГЕЛЕКС-КОМПАКТ

Компактные взрывозащищенные светодиодные светильники ГЕЛЕКС-КОМПАКТ предназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2.

Описание

Взрывозащищенные светодиодные светильники серии ГЕЛЕКС-КОМПАКТ

Компактные взрывозащищенные светодиодные светильники ГЕЛЕКС-КОМПАКТпредназначены для промышленного применения во взрывоопасных средах в помещениях и наружных установках (группа II) с содержанием газа и горючей пыли соответственно для взрывоопасных зон 1 – 2.

В светодиодных светильниках применяется вид взрывозащиты Ex d – взрывонепроницаемая оболочка. Используются для равномерного освещения небольших, ограниченных пространств. Отличаются высокой механической прочностью и простотой периодического обслуживания (требуемое периодическое обслуживание – очистка стекла светильника).

Вид взрывозащиты: 1 Ex d IIС «T6» Gb Х
Ex tb IIIC «T85°C» Db Х
C аккумуляторным блоком питания: 1 Ex d IIС «T6» Gb Х
Ex tb IIIC «T85°C» Db Х
Степень защиты: IP66
Соответствие стандартам Таможенного союза: ГОСТ Р МЭК 60079-0-2011
ГОСТ Р МЭК 60079-7-2012
ГОСТ Р МЭК 60079-15-2010
ГОСТ IEC 60079-1-2011
Сертификат соответствия: №ТС RU EAC
Диапазон рабочих температур: –60/–45/–20 … 40/60 °С
Зоны применения: Зона 1, Зона 2

Описание

Светильники серии ГЕЛЕКС-КОМПАКТ состоят из корпуса, изготовленного из коррозионностойкого модифицированного алюминиевого сплава, а также из термостойкого боросиликатного прозрачного стекла с высокой механической прочностью, имеющего резьбовое крепление.

Окрашивание эпоксидной порошковой краской. В условиях высокого риска механического повреждения на светильник устанавливается защитная решетка. Подключение к клеммной колодке производится в верхней части корпуса через байонетное соединение, благодаря которому исключается перекручивание внутренней электропроводки. Для доступа надо открутить крышку верхней оболочки светильника. Макcимальное сечение кабеля должно составлять 4 мм2. В светильниках применяются энергоэффективные светодиодные модули разных мощностей в зависимости от размера светильника, и устанавливается блок питания с рабочим напряжением питания 230 В – 50/60 Гц.

Конструкция светильника позволяет реализовать схему питания вход/выход. Светильники имеют 1 или 2 ввода для кабеля.
Резьба стандартная: 3/4″ G ISO 228. Другое количество отверстий и/или другие типы резьбы по запросу.

Светильники устанавливаются на потолке или на стене. Возможен подвесной монтаж с помощью кронштейна. Предназначены для равномерного освещения окружающего пространства в стесненных условиях (кабельные галереи, пролеты и т.д. с небольшой высотой подвеса светильников).

Материал корпуса: коррозионностойкий модифицированный алюминиевый сплав, термостойкое ударопрочное боросиликатное стекло.
Крепеж: нержавеющая сталь.
Покраска: антифрикционное эпоксидное порошковое покрытие.
Тип источника света: светодиодный модуль со световой отдачей до 180 лм/Вт.

Примечание:
1) производитель имеет право менять конструкцию и технические характеристики светильников по своему усмотрению или техническому заданию заказчика;
2) представленные далее характеристики носят исключительно информационных характер.

Технические характеристики

Стандартная комплектация

— Порошковое эпоксидное окрашивание.
— 1 отверстие для версии с креплением на трубу.
— 1 / 2 / 4 отверстия для версий с подвесным креплением / креплением на поверхность / на стену.
— Блок питания, 230 В – 50 Гц.
— Уплотнительные кольца из силиконовой резины.
— Коэффициент мощности > 0,98.
— Цветовая температура 4000…7000 K.
— Индекс цветопередачи Ra > 70.
— Срок службы > 60000 часов.

Опции и аксессуары, поставляемые по запросу

— Нестандартное порошковое эпоксидное окрашивание.
— Защитная решетка из оцинкованной/нержавеющей стали.
— Блок питания для различных напряжений (в т.ч. DC 24/36 В).
— Кронштейны для крепления на потолок и стену.

Фотометрические данные

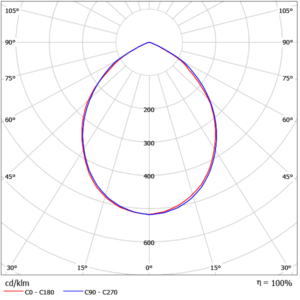

Фотометрические данные светильника ГЕЛЕКС КОМПАКТ, тип КСС 1
Фотометрические данные светильника ГЕЛЕКС КОМПАКТ, тип КСС 2
Фотометрические данные светильника ГЕЛЕКС КОМПАКТ, тип КСС 3

Маркировка

Наименование Мощность
Вт
Световой поток,
лм
Световая отдача,
лм/Вт
Диапазон напряжений,
В
Продолжительность
работы
аварийной версии
от источника
питания (батареи),
минут
ГЕЛЕКС-КОМПАКТ-7 7 980 140 180…265 90
ГЕЛЕКС-КОМПАКТ-10 10 1400 140 180…265 90

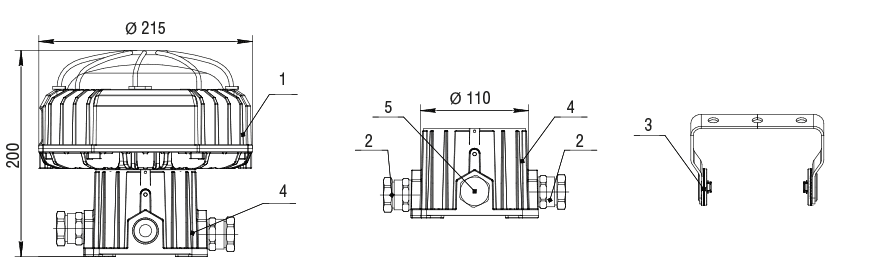

Габаритные размеры светильника

Габаритные размеры светильника ГЕЛЕКС КОМПАКТ
Мощность, Вт В А С
7, 10 135 80 151

Примечание: аварийная версия — по запросу

Габаритные размеры светильника ГЕЛЕКС КОМПАКТ
